OEF: sfrutta lo spazio nelle tue ottimizzazioni delle forme
Le forme di vetro possono incastrarsi tra loro per sfruttare meglio una lastra. Scopri come funziona OEF e prova la nuova demo online con forme di catalogo e file DXF della nostra libreria.
Un triangolo, un’ellisse o un pezzo irregolare lasciano spazio libero all’interno del rettangolo che li contiene. Quando ogni forma viene pianificata separatamente, parte di quello spazio rimane inutilizzabile per gli altri pezzi. E se potessimo sfruttarlo combinando più forme?
Questa è l’idea alla base di OEF, il nostro Ottimizzatore Speciale delle Forme: studiare la geometria dei pezzi e cercare raggruppamenti che consentano di sfruttare meglio il vetro. Ora puoi provarlo nella nuova demo online di Vidrioservice, senza installare alcun programma.
Come si combinano le forme
Pensa a due triangoli che si completano lungo il lato inclinato. Ruotandone uno e avvicinandolo all’altro, insieme possono occupare un involucro rettangolare più compatto rispetto a quello che si otterrebbe riservando un rettangolo indipendente a ciascuno. OEF cerca questo tipo di opportunità anche tra forme diverse, con misure e quantità differenti.

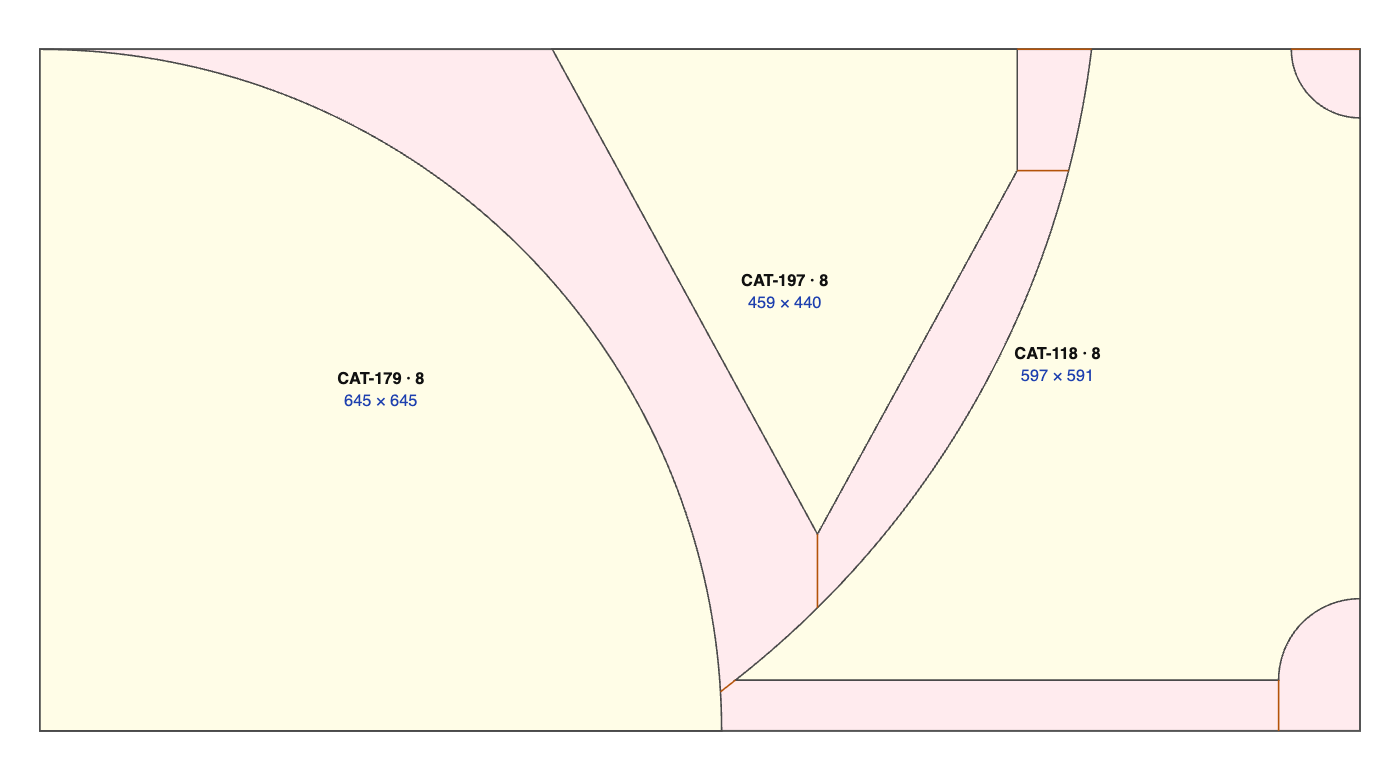

Chiamiamo primitivo l’insieme di uno o più pezzi all’interno di un involucro rettangolare. OEF prepara questi insiemi e l’ottimizzatore esaustivo cerca come distribuirli sulle lastre di vetro. Partecipano anche i pezzi che conviene mantenere singoli: possono aiutare a riempire gli spazi rimasti tra i gruppi.
Ogni vetro conserva la propria identità. Nel risultato puoi riconoscere le sue forme e i riferimenti, anche quando più pezzi condividono lo stesso primitivo.
Sfruttare il materiale pensando al troncaggio
Una disposizione compatta deve poter essere verificata anche dal punto di vista del lavoro al banco. Cunei stretti, punte e residui tra due forme influiscono sull’estrazione dei pezzi. Per questo OEF include parametri di troncaggio e rappresenta linee ausiliarie di taglio nel disegno.
Puoi regolare la fascia protettiva intorno alla forma, l’angolo minimo, la distanza minima di troncaggio, il margine esterno del primitivo e il numero massimo di pezzi che ogni gruppo può riunire. La fascia e il margine OEF si applicano alle figure di catalogo e DXF; i rettangoli normali mantengono le loro misure.
Dare più spazio al troncaggio può ridurre lo sfruttamento geometrico. La demo ti consente di variare i parametri e confrontare i disegni per valutare questo equilibrio. Il PDF serve anche a verificare con gli operatori l’estrazione dei residui: il comportamento al banco dipende dai pezzi e dalle condizioni di lavoro.
Una prova completa in tre passaggi
1. Prepara i pezzi. La demo parte da un esempio modificabile con 123 riferimenti e 984 pezzi. Puoi controllare i relativi disegni, cambiare misure e quantità, rimuovere riferimenti o aggiungere rettangoli e figure del catalogo. Puoi anche scegliere file DXF dalla libreria di esempi che mettiamo a disposizione e regolarne la scala mantenendo le proporzioni. Il limite è di 1.000 pezzi per ottimizzazione.
2. Regola OEF e il formato del vetro. Definisci i parametri di raggruppamento e troncaggio e le misure della lastra di magazzino. Se disponi di un ritaglio iniziale, puoi indicarne larghezza e altezza: attivando questa opzione, verrà utilizzato come prima lastra. Se i tuoi pezzi o parametri ne impediscono lo sfruttamento, l’applicazione ti spiegherà cosa verificare.
3. Invia la prova. La demo prepara e utilizza automaticamente i primitivi validi, senza chiederti di selezionarli uno alla volta. Il calcolo entra nella coda del server e, al termine, ricevi via e-mail il PDF del miglior risultato trovato in termini di sfruttamento. Puoi chiudere la pagina durante l’esecuzione e controllare in seguito stato e risultato in «Le mie ottimizzazioni».
Cosa osservare nel risultato

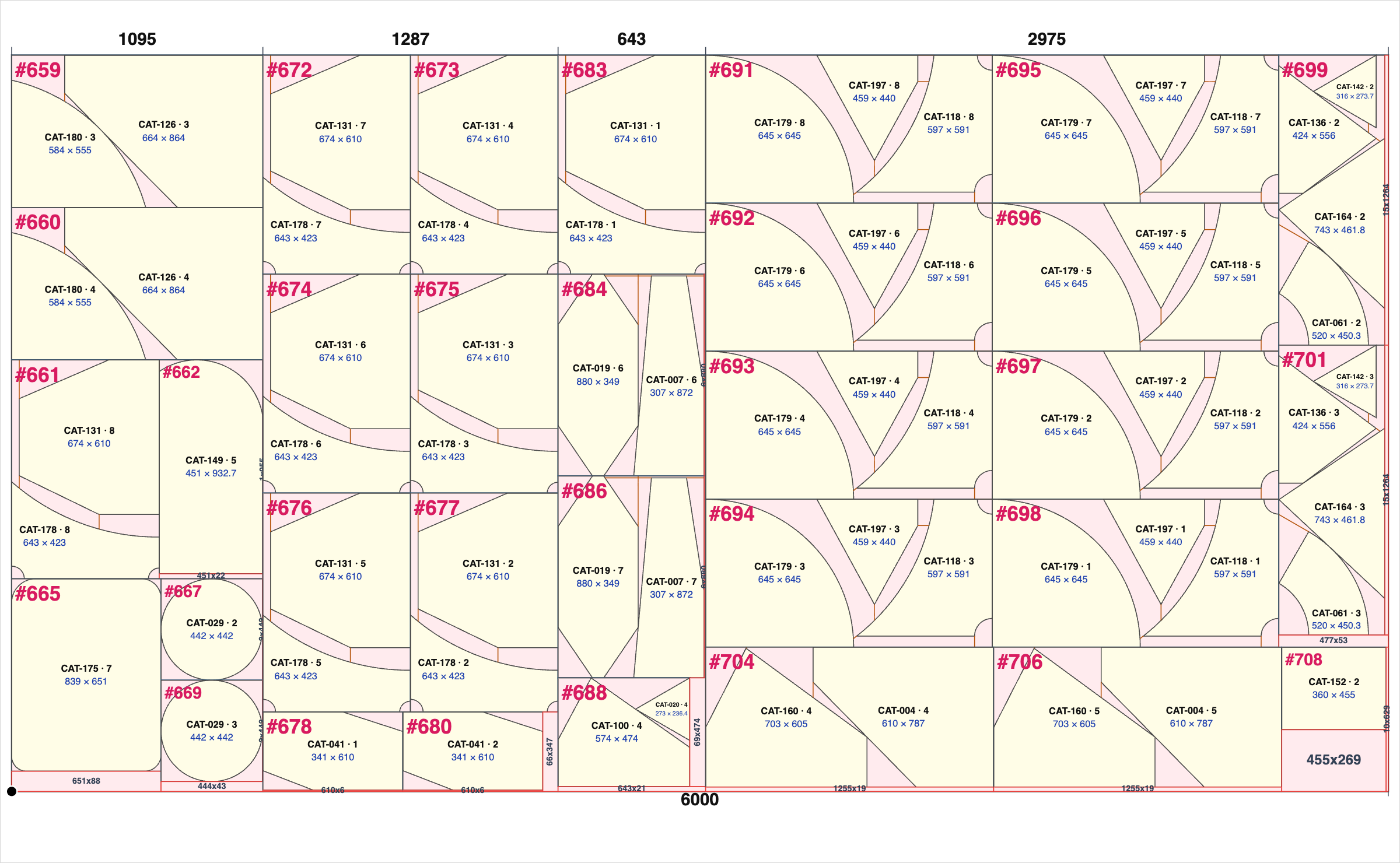

Controlla le lastre utilizzate, lo sfruttamento, la composizione dei primitivi e i residui lasciati da ogni raggruppamento. L’inventario del PDF include una miniatura di ogni forma per collegare il disegno al riferimento. I disegni mostrano i pezzi e le linee ausiliarie di taglio per studiare la soluzione in dettaglio.
Il margine di miglioramento dipende da geometrie, misure, quantità e parametri scelti. Un insieme di forme complementari offre opportunità diverse rispetto a uno composto da pezzi quasi rettangolari. Per confrontare due risultati, mantieni lo stesso inventario e formato del vetro e verifica anche i margini e le condizioni di troncaggio.
Prova OEF con diverse combinazioni
Se hai già accesso attivo a Showcase, apri Demo → Demo OEF. La prova include fino a dieci ottimizzazioni OEF per account, con un limite indipendente da quello della demo dell’ottimizzatore standard. Puoi iniziare dall’esempio e modificare una condizione alla volta per capire come influisce sul risultato.
Non hai ancora un account? Richiedi l’accesso alla demo, conferma il tuo indirizzo e-mail e crea la password. Avrai accesso per sette giorni dall’attivazione. Quando accedi, consenti al browser di condividere la tua posizione, come richiesto per l’accesso alla demo.
Esplora le forme, regola i parametri e verifica il risultato nel disegno. Ci interessa sapere quali combinazioni hai provato e quali opportunità trovi per il tuo lavoro quotidiano.
